‘Control Module Incorrectly coded’. Dat is vreemd, hoe kan de codering zijn veranderd?

Bij een Volkswagen Golf GTD uit 2013 werkt het verkeersbordherkenningssysteem niet meer. Er blijkt een codering veranderd. Wat kan de oorzaak zijn? En wat heeft de aftermarket-trekhaak daarmee te maken? Danny Versluis en Iwan Kennis gaan stap voor stap op zoek naar de oplossing.

Tijdens een proefrit bevestigt Danny de storing. Bij het binnenrijden van de bebouwde kom verschijnt inderdaad niet de snelheid in het navigatiedisplay van de Golf. Maar hoe komt dit? Waar moet dit signaal vandaan komen? Danny: “Verkeersbordherkenning is onderdeel van het ADAS-systeem. Niet alle diagnoseapparatuur kan hiermee overweg, maar Iwan heeft originele tools beschikbaar. We starten met het uitlezen van foutcodes met de VCDS.”

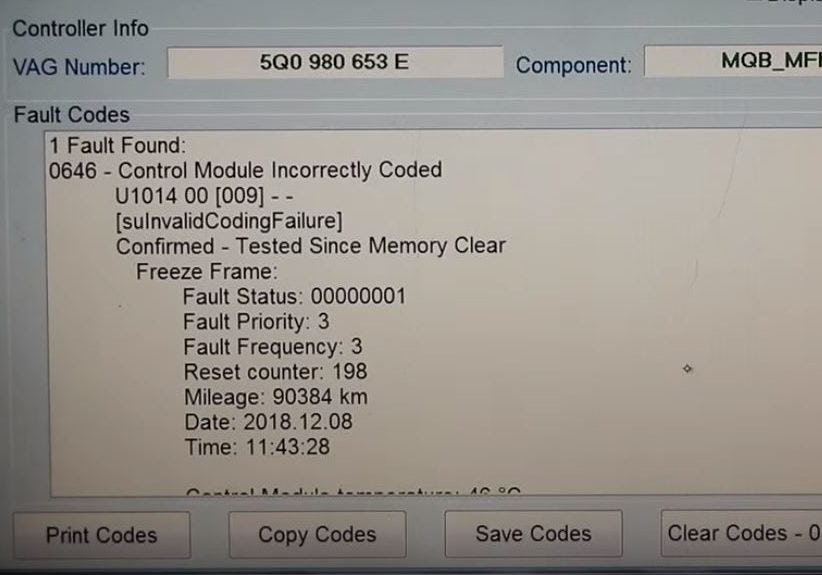

In de Gateway Installation List is een storing te zien in ‘A5-Front Sensor Drive Assistant – Status Malfunction 0010. De foutcode luidt: ‘0646 – Control Module Incorrectly Coded’.
“Maar waarom is die codering veranderd?”, vraagt Danny zich af.

Terug naar fabriekscode

Met de originele ODIS-apparatuur hercodeert Iwan de camera. Is het daarmee opgelost? Met de VCDS controleert Iwan of de foutcode verdwenen is. Helaas, deze blijft aanwezig. Danny: “We hebben de originele codering teruggezet zoals die in de Golf zat toen die de fabriek verliet. Wat kan de oorzaak zijn van de verkeerde codering? Een mogelijke verdachte vinden we aan de achterkant: de trekhaak.”

Danny en Iwan controleren online de ‘as-built’-informatie. Daar staat inderdaad dat de auto zonder trekhaak de fabriek heeft verlaten.

Verdachte nummer één, de trekhaak. Die blijkt achteraf gemonteerd én gecodeerd, want de trekhaakmodule is bekend op de CAN-bus.

Om de volgende stap in de diagnose toe te lichten, geeft Danny een voorbeeld van codering van modules: “Een airbagmodule kan zowel in een hatchback als station worden gebruikt, terwijl die laatste misschien zes in plaats van vier airbags heeft. Je moet de module dus kunnen coderen naar de juiste specificaties. Daarnaast moet ook de CAN-bus weet hebben van de module. Dus ook van de trekhaakmodule, onze verdachte.”

Onjuiste codering

Al snel vinden Iwan en Danny de oorzaak: “Iemand heeft achteraf een trekhaak gemonteerd en keurig de trekhaakmodule gecodeerd. Hij is alleen vergeten de gemonteerde trekhaak ook te coderen in de camera voor de verkeersbordherkenning. Belangrijk, want in veel landen verschilt de maximumsnelheid met of zonder aanhanger. Bij een goede codering kan de cameramodule aan de trekhaakmodule vragen of er een aanhanger is aangekoppeld. Zo ja, dan wordt er een andere maximumsnelheid weergegeven.”

Met VCDS past Iwan de codering in de cameramodule aan. Hij verandert de optie ‘00 trailercontrol-module, not installed’ in ‘01 trailer-control-module, installed’.
Is het probleem daarmee opgelost? Zeker, de foutcodes zijn er uit. En ook de proefrit laat zien dat het systeem weer werkt.

Bingo. In het ADAS-systeem is de trekhaakmodule niet gecodeerd. Dat veroorzaakt het probleem.

Camera kalibreren

Danny sluit de video af met enkele nuttige tips. Zo demonstreren hij en Iwan de camerakalibratie. Nodig bij aanpassing van de wieluitlijning of vervanging van de voorruit. En heb je zelf niet de tools voor de hercodering? In de video wordt ook de werkwijze van Jifeline gedemonstreerd. Bekijk de video hieronder:
