Geplaatst: 30-12-2023 14:01
Delen opgeloste storing
Oplossing
1. ODIS uitlezen
2. storingen aanwezig, zie foutcode's
3. plus en min aansluiting oke van H12 alarmhoorn

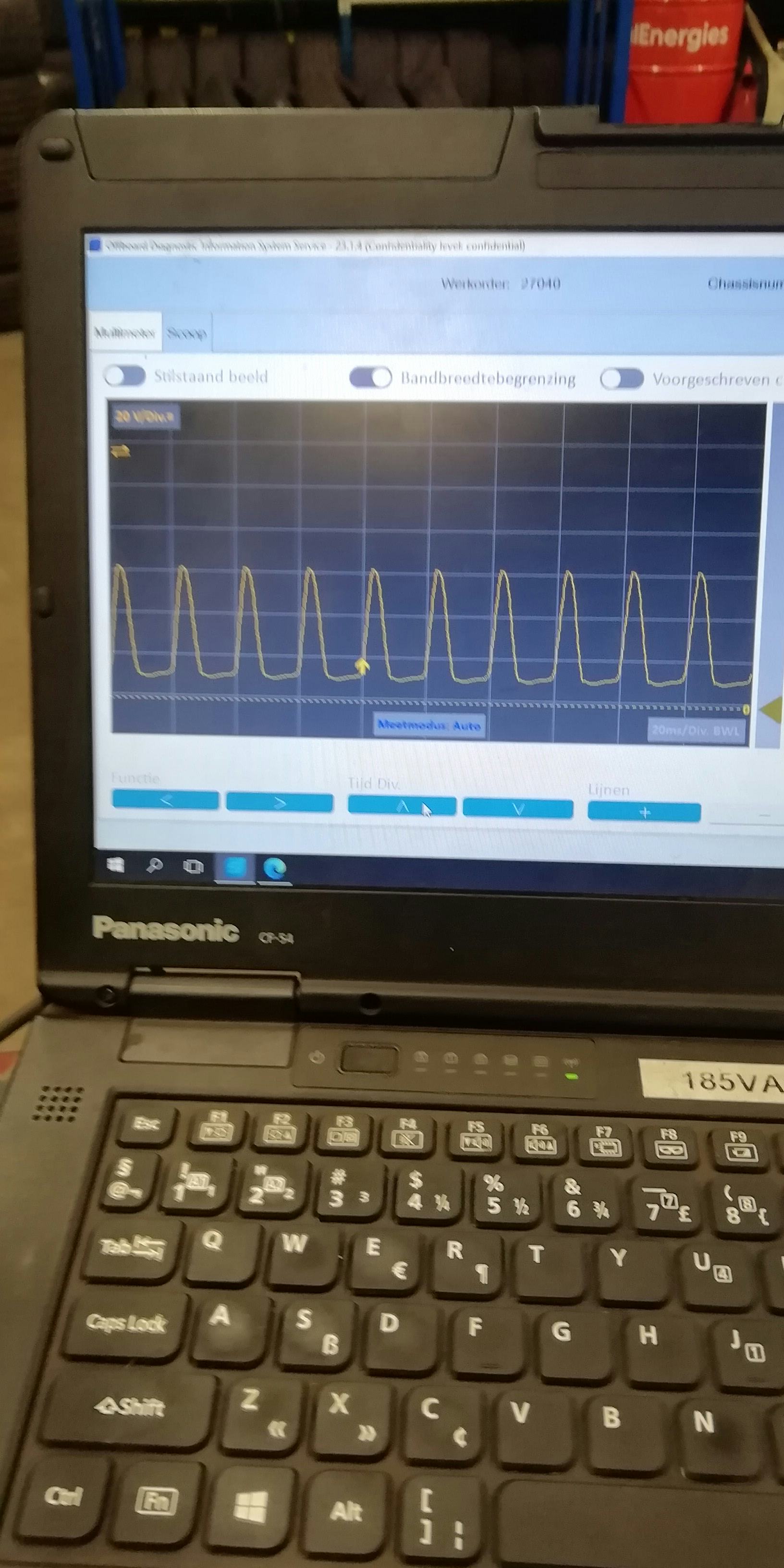

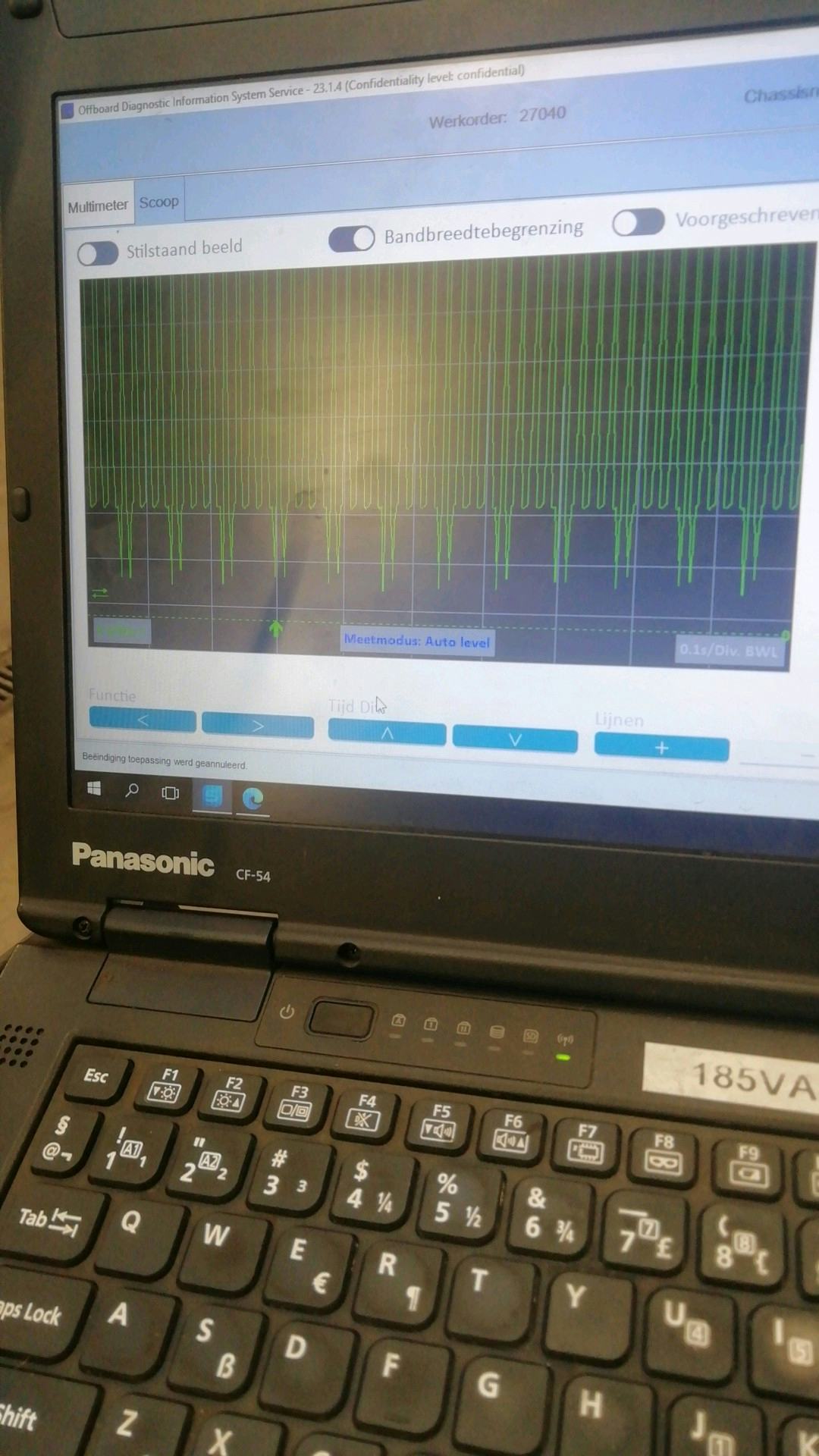

4. alleen pin 1 - T46A/31 Lin bus onjuist scope beeld/geen signaal
5. bypass aansluiting gemaakt vanaf J519 regelapparaat T46A/31 naar H12 alarmhoorn pin 1 aansluiting
6. nu was storing te wissen

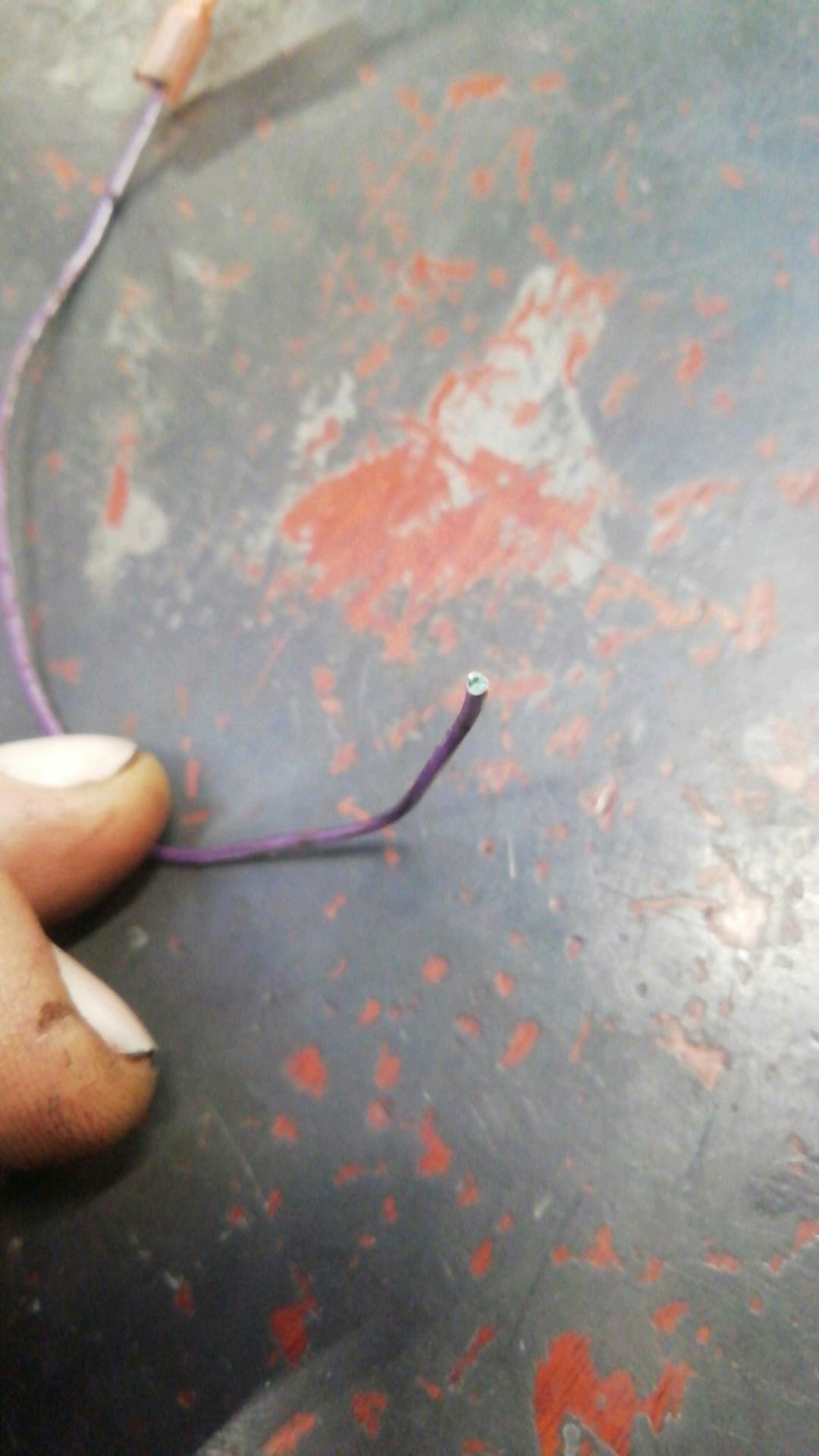

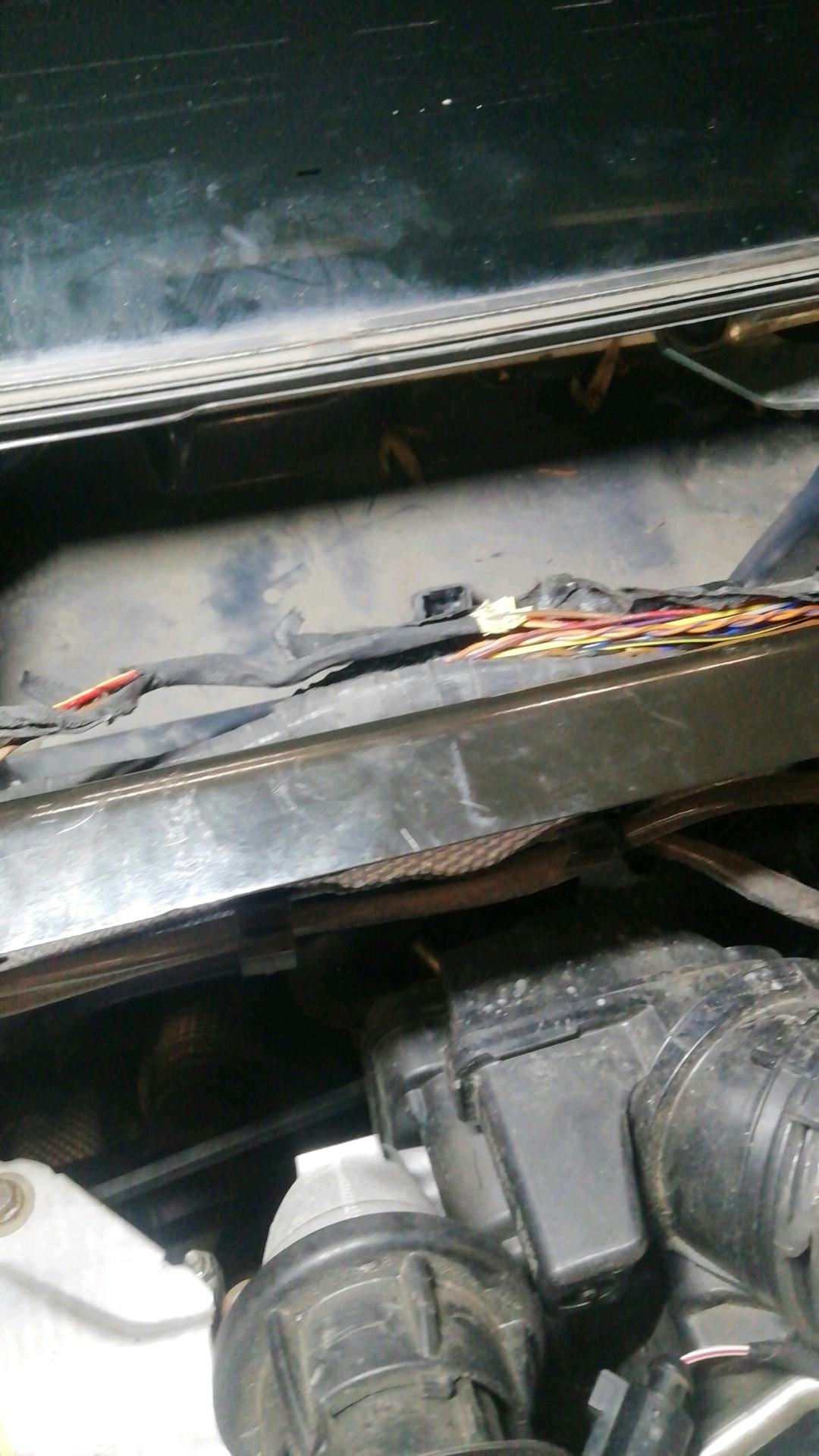

7. vervolgens vanaf H12 alarmhoorn in waterkast, kabelboom gevolgt, voordat draad naar binnen gaat via schutbord, ervoor was draad onderbreking
8. vanaf daar (zie punt 7) naar Pin 1 van H12 draad vernieuwd.
9. storing kon nu gewist worden, en storing bleef weg
10. eind controle, alarmsysteem functioneerd prima
Gemeten
Aansluitingen H12 Alarmhoorn: Pin 3 -12Volt. Pin 2 massa 0 Volt. Pin 3 Lin bus signaal onjuist
Uitgelezen met
ODIS
Foutcodes
1. U10F300: Sirene / alarmhoorn van alarmsysteem
geen communicatie
2.B131D29: Sirene / alarmhoorn van alarmsysteem
onaannemelijk signaal
