Geplaatst: 05-05-2020 18:06
Hallo technici,
Ik ben bezig aan een A3 8L van 4-1999, 20VT motorcode AQA.
De wagen is uitgerust met een Climatronic, probleem: Airco compressor slaat niet aan.
Volgende delen zijn vervangen:
4 polige drukschakelaar verwisseld met een werkende gebruikte, geen resultaat
-Rechter radiateur ventilator vervangen, deze was defect.
-Fan control module (FCM) onder linker koplamp vervangen
-Zekeringkast bovenop accu vervangen, houder voor zekering gesmolten (ventilator zekering).
-Airco service uitgevoerd en afgevuld met 750gram.

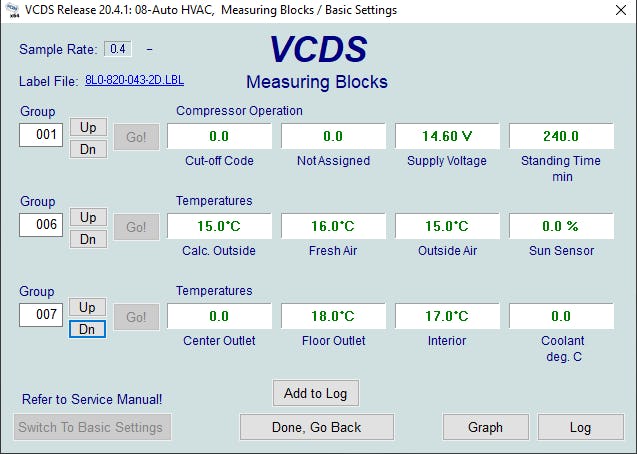

Vreemde is dat VCDS aangeeft geen problemen te zijn waardoor de compressor niet aanslaat, shutoff code=0, code veranderd wel wanneer bijv de ac word uitgeschakeld, of motor wordt uitgezet.
Bij het inschakelen van de airco gaan de ventilatoren niet draaien, motor gaat wel hoorbaar hoger lopen. Compressor werkt/slaat in, evenals de ventilatoren wanneer er spanning op Stekker A, pin 8 van de FCM (J293) wordt gezet. Er is geen spanning te op de stekker van de compressor wanneer de motor draait, er een shutoff code 0 is, en de airco visueel aan staat op het clima paneel.
Voor ik verder ga meten/ zoeken heb ik de volgende vraag:
Kunnen de foutcodes in de HVAC module er voor zorgen dat de airco niet inschakeld?

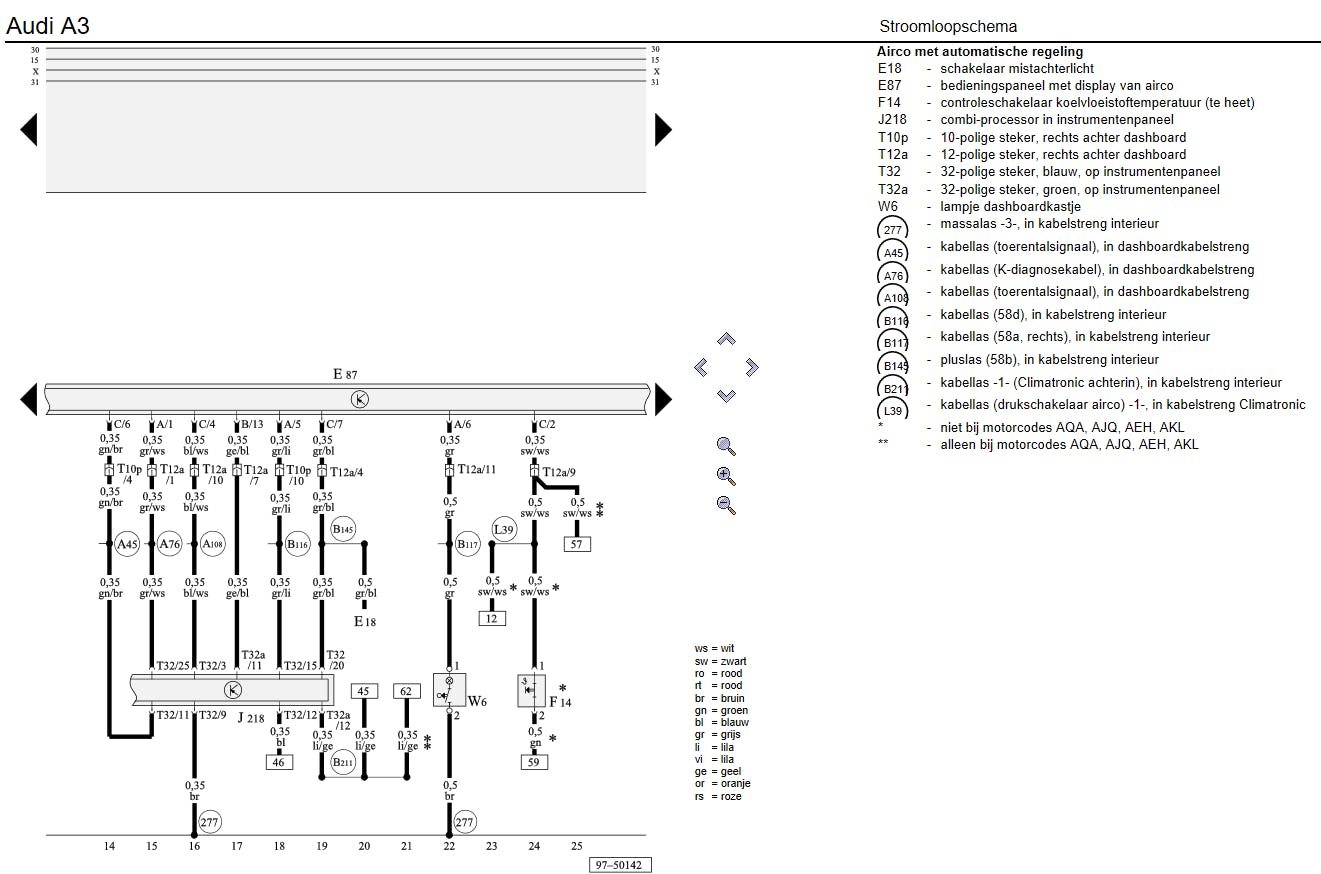

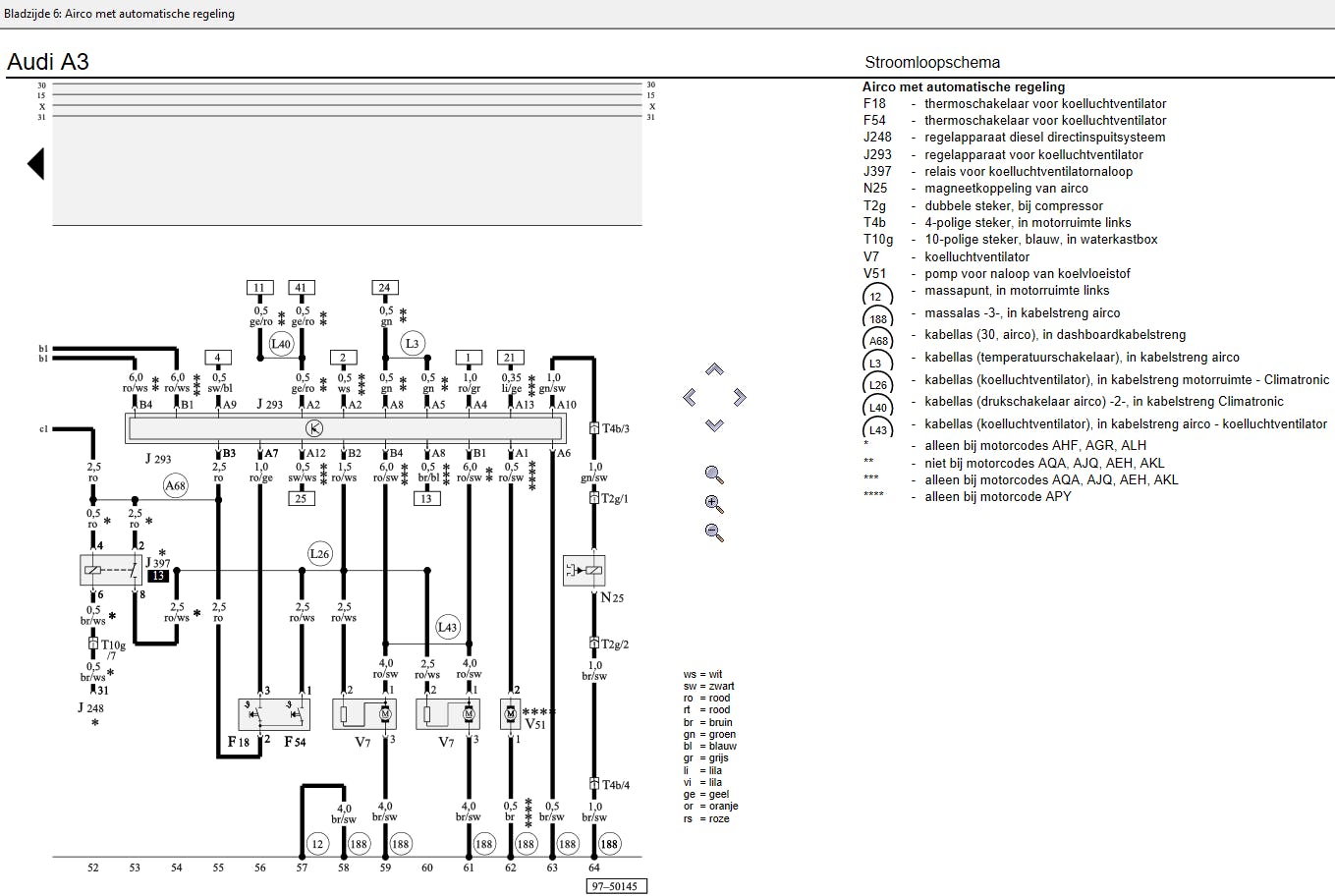

Elsawin geeft aan dat het onderstaande schema de juiste zou moeten zijn, toch klopt deze niet. Deze A3 is uitgerust met een 10 polige en 4 polige stekker op de FCM. Ik kan alleen het schema vinden met de 14 polige stekker op de FCM (model na 1999.5). Kan iemand het schema van voor 1999.5 delen?
Graag hoor ik wat jullie hierover denken.
Gemeten
Weerstand magneetspoel ong 4 ohm.
Uitgelezen met
VCDS
Foutcodes

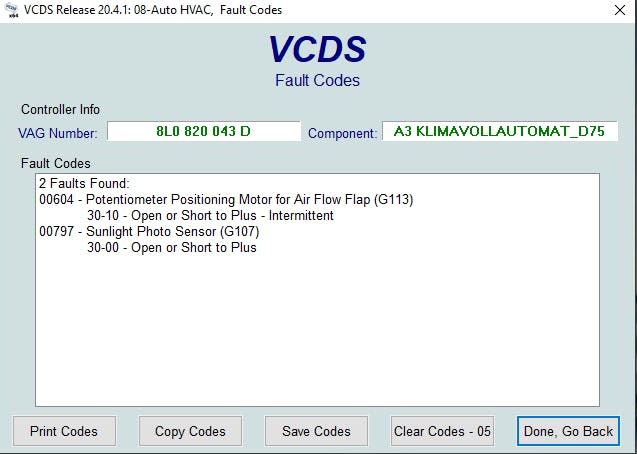

00604 (luchtrecirculatieklep) 00797 (zonlichtsensor) Zie bijlagen
Mod-edit Elco: Autogegevens aangepast :)
