Geplaatst: 21-05-2019 13:37
Concullega's,
Ik heb hier een BMW F10 520D

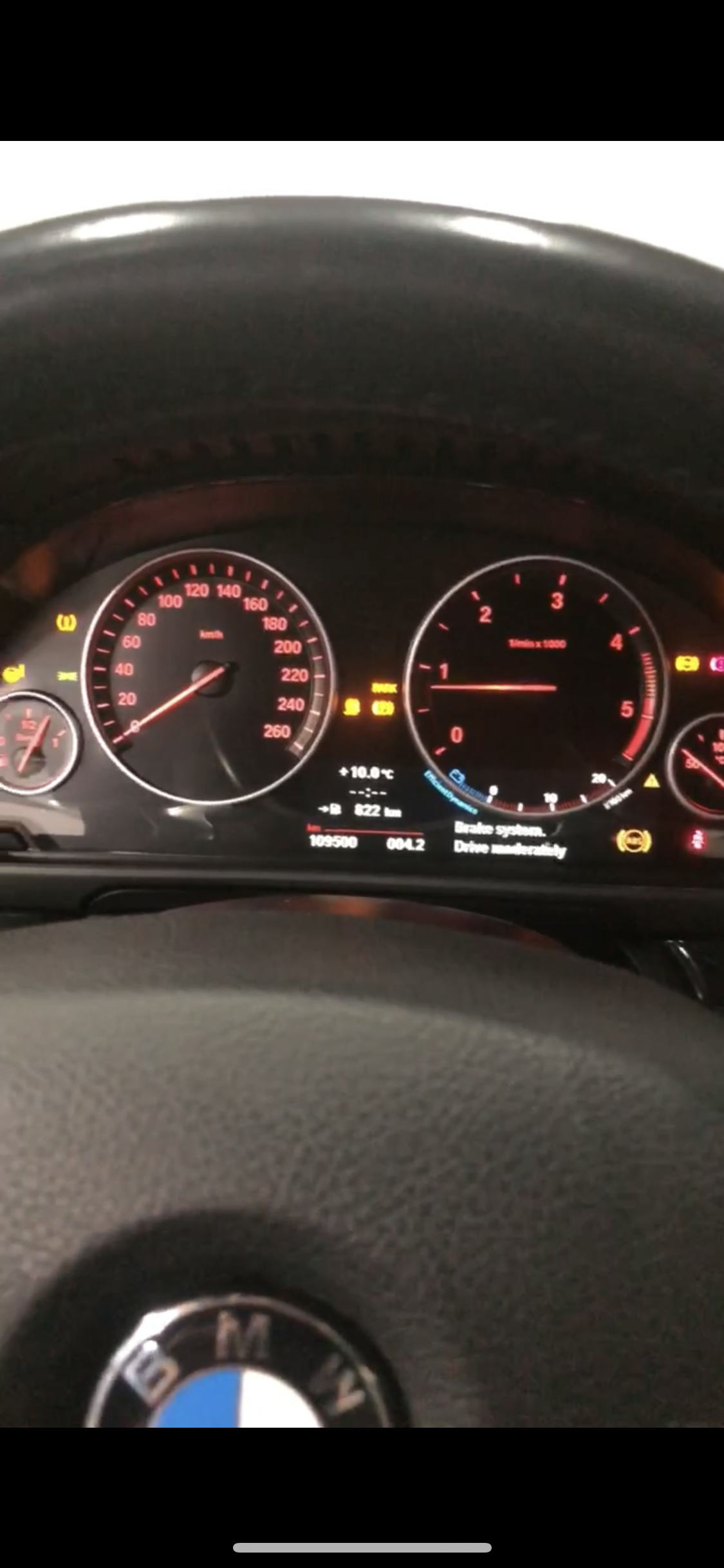

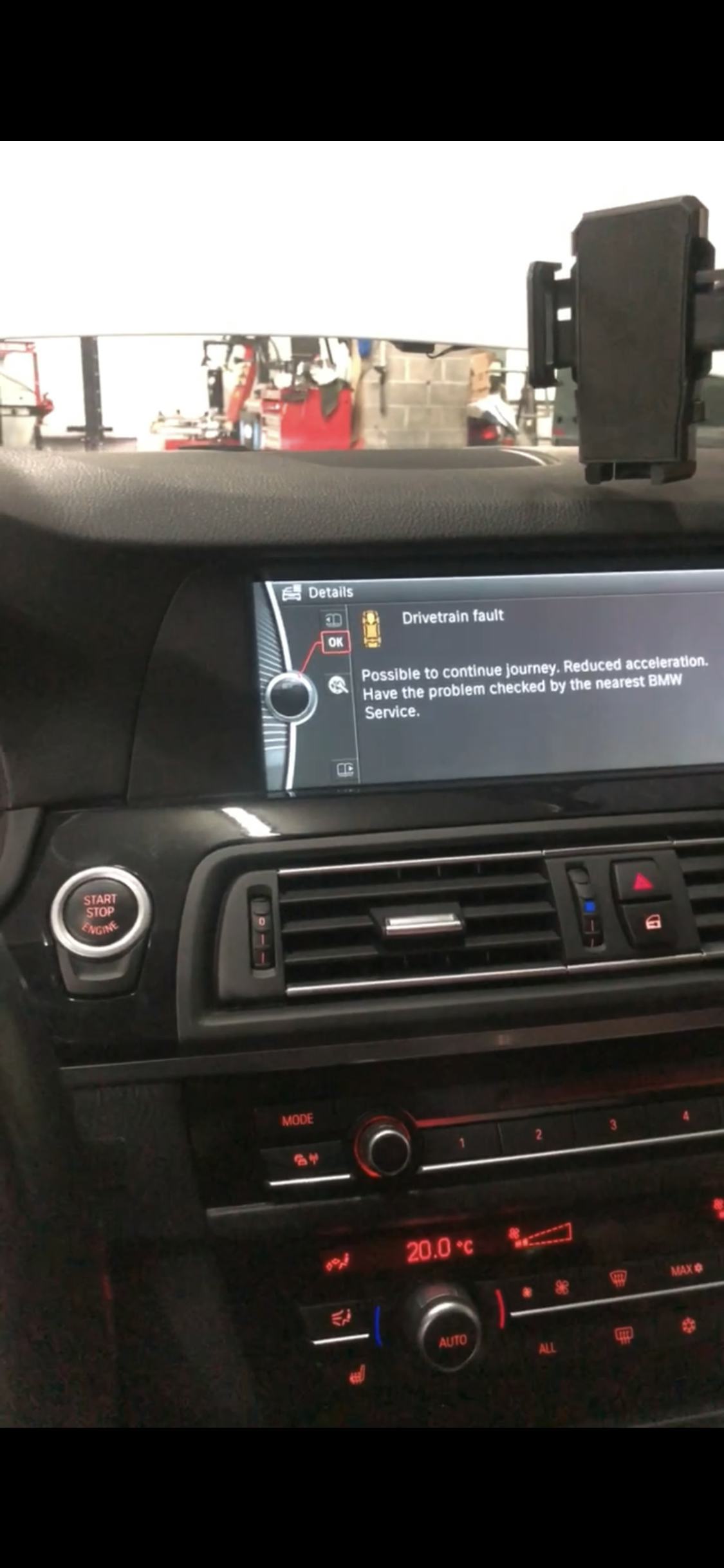

Het voertuig komt binnen met allerlei foutmeldingen die flikkeren op het instrumentenpanneel.
Na een eerste uitlezing met ISTA: ontelbaar foutmeldingen in verband met communicatiefouten over PT-can en flexray.
Na lang diagnose en het verwijderen van alle modules die geconnecteerd zijn op de PT-can/flexray blijft de storing op alle bussen(PT-CAN,FLEXRAY,K-CAN. Ik ga er vanuit dat er een storing is in de bekabeling.

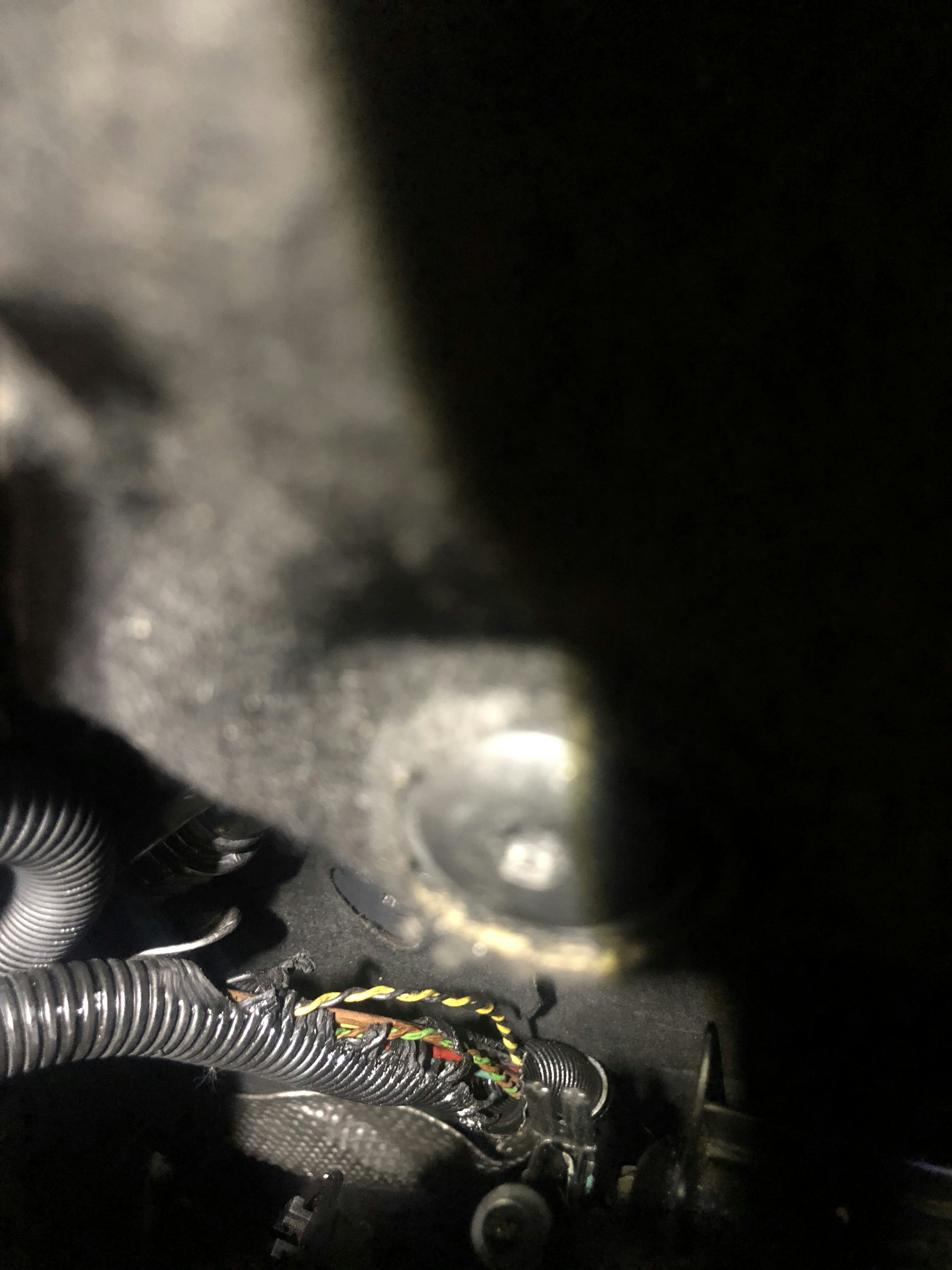

Ik heb een kabelboom gevonden dat vanuit de motorruimte naar de transmissie loopt en die tegen de motorruimte lag en waarvan de buitenmantel gesmolten was, maar geen draadschade.
Vervolgens heb ik die kabel verlegd.

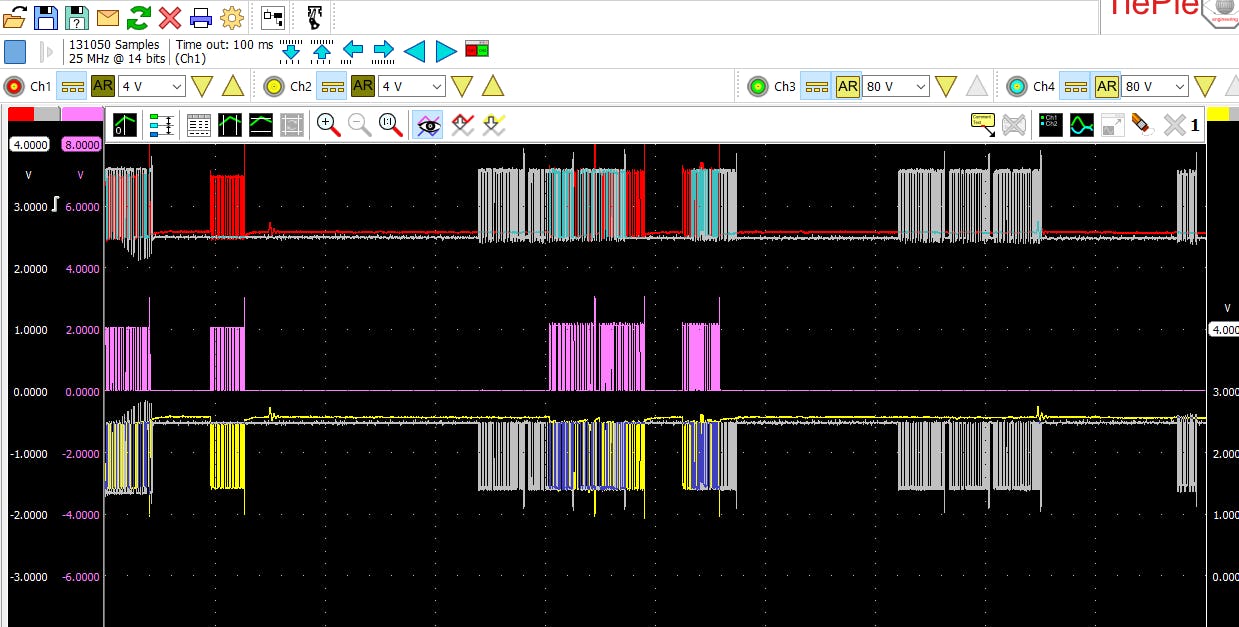

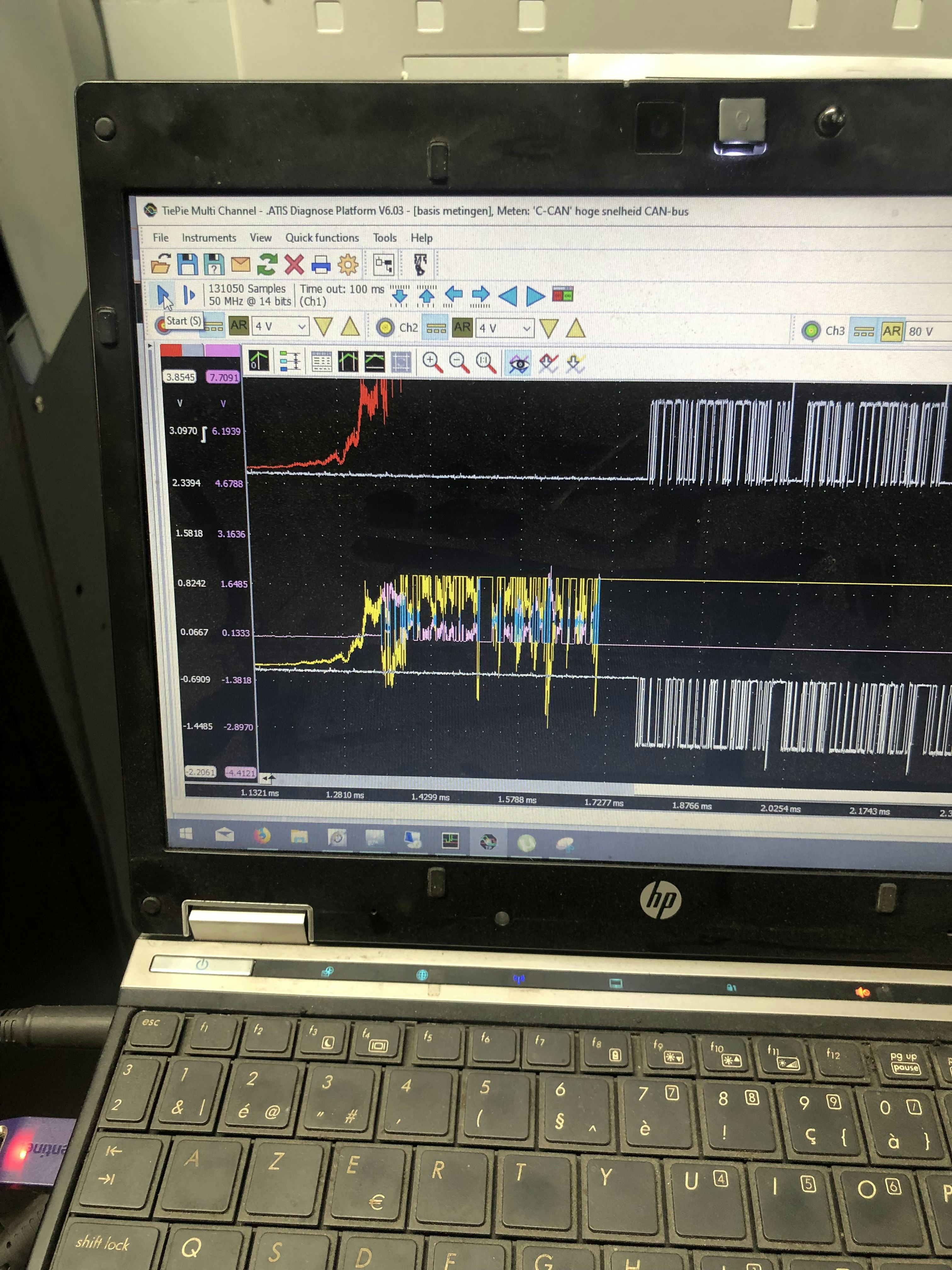

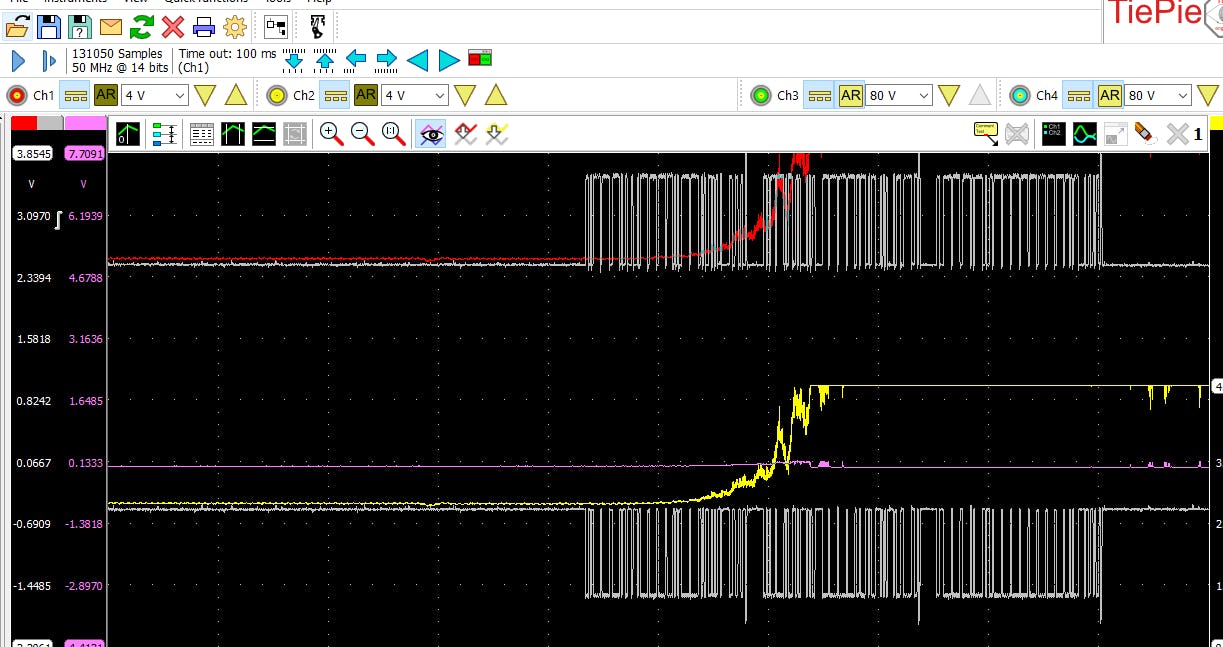

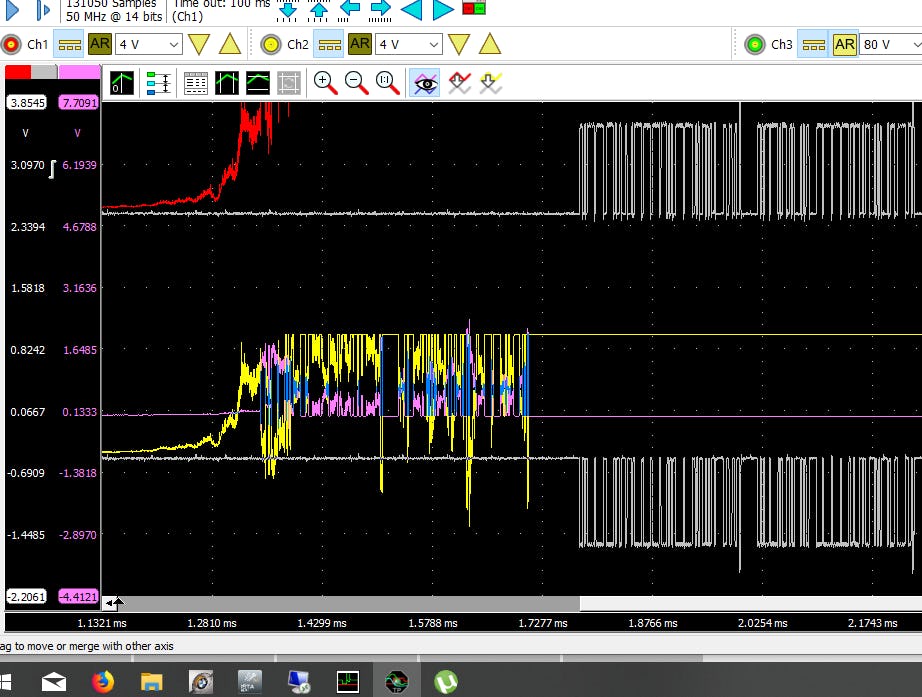

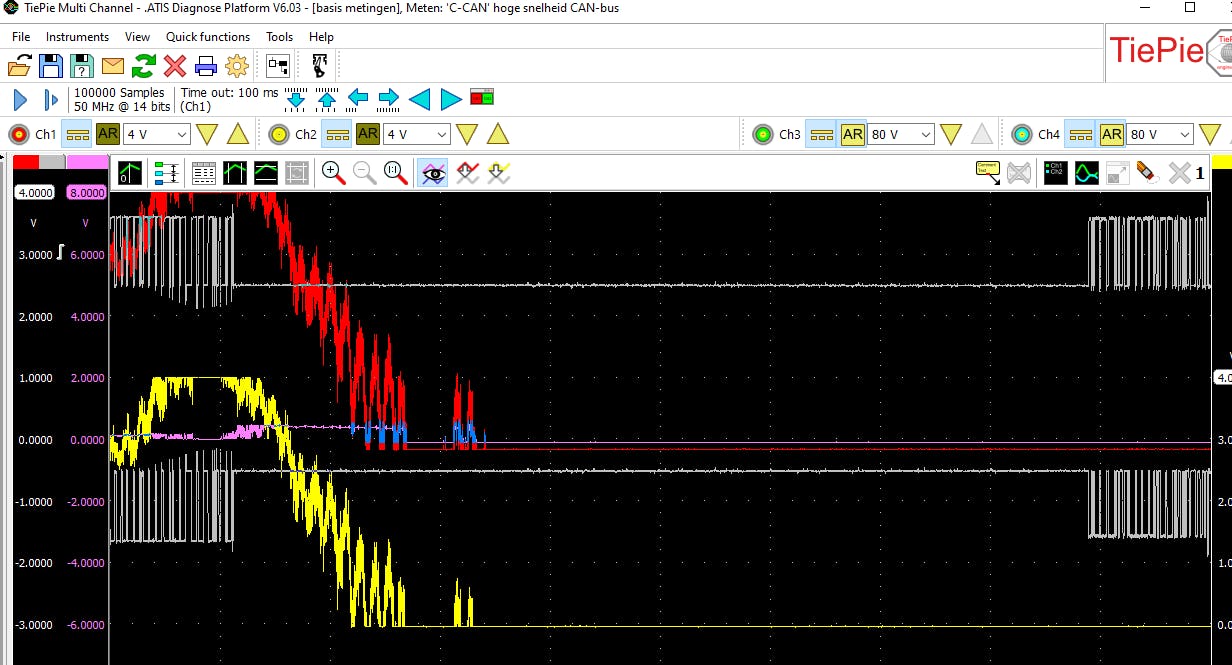

De storingen op het dashboard zijn verdwenen maar de canbus storing met de oscilloscoop blijft.
en plots de transmissiemodule is niet meer aan te spreken via diagnoseapparatuur maar schakelt wel en de foutmeldingen zijn weg. maar op de scope blijf je de storing zien.

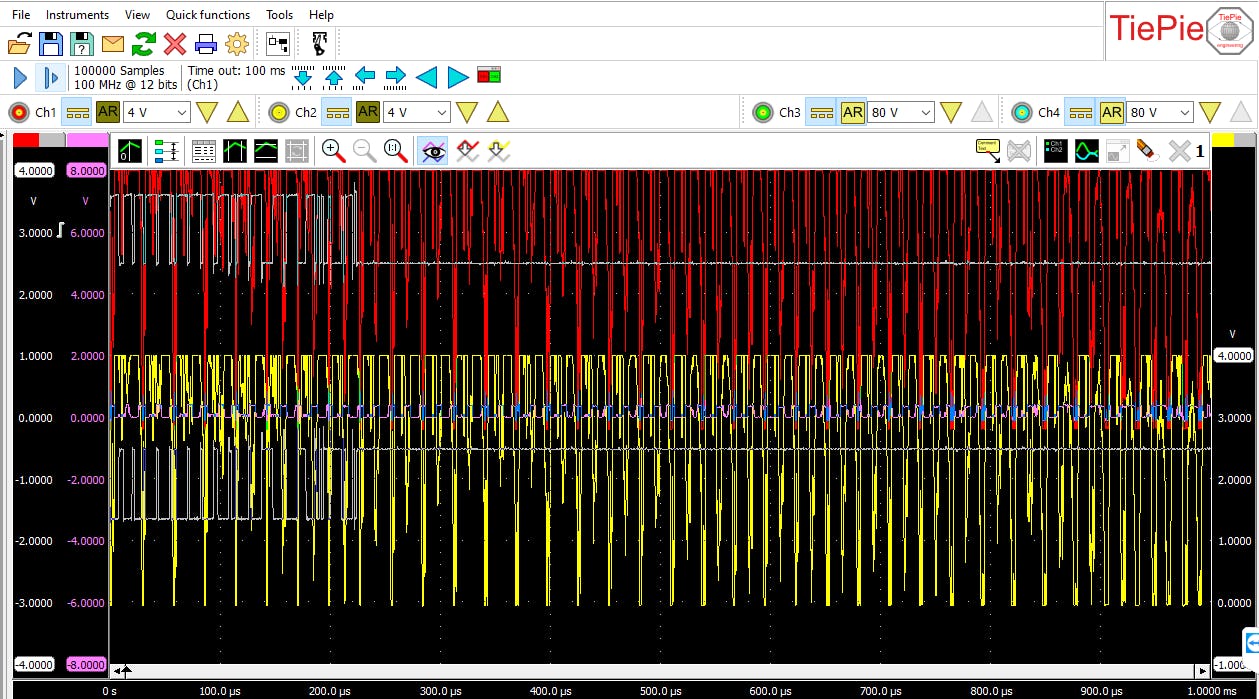

Heel die kabelboom heb ik vervolgens losgekoppeld. Maar de PT-canbus storing met de oscilloscoop blijft.
Als ik de wagen ophef met de hefbrug(vanaf dat de wielen van de grond komen) dan verdwijnen de storing op de scoop.
iemand een idee?
Bedankt
Gemeten
Alle PT-can en flexray modules uitgemeten.
Uitgelezen met
BMW ISTA+ GMTO scoop
