Geplaatst: 23-06-2016 7:49
Beste, heeft iemand een kloppend schema hiervan?
Wegens drukte en onderbezetting uit moeten besteden: het vervangen van het kachelhuis. Nu doet het kachelpaneel het niet meer.
De stuurhoeksensor van de stuurkolomschakelaar tbv ESP geeft ook geen signaal meer af en kan niet meer worden ingeleerd, maar we hebben adhv codes en metingen al vast kunnen stellen dat deze defect is gegaan tijdens demontage.

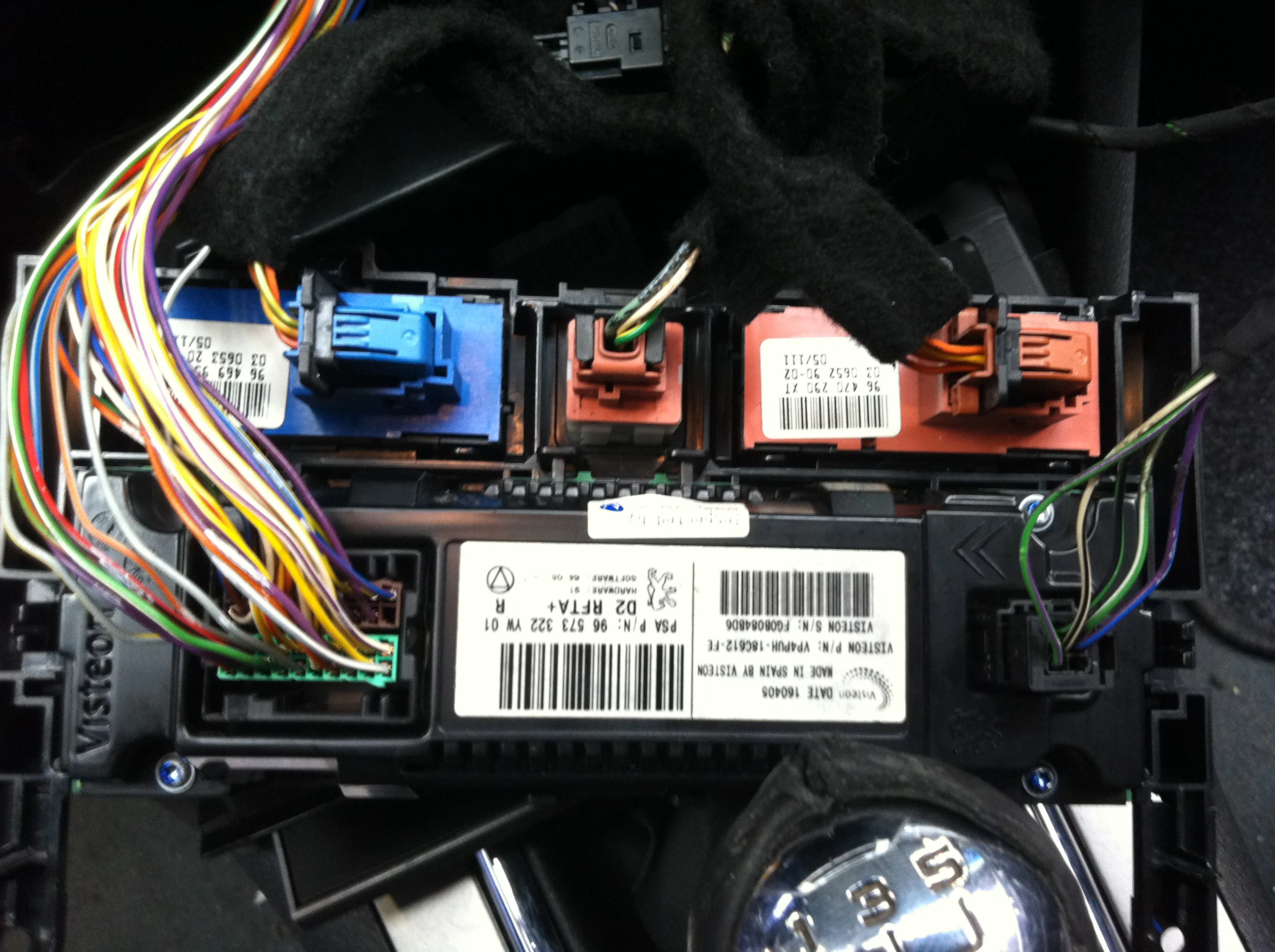

Van het kachelpaneel komt het schema niet helemaal overeen. Ik denk dat er iets met de bekabeling mis is gegaan omdat alles los is geweest natuurlijk, maar mijn schema geeft aan dat er op pen 1 van de kleine stekker de voeding zou zitten en op 4 de massa, maar pen 1 is bij deze auto niet bezet. Op alle pennetjes van de kleine stekker meet ik ~0,12 volt, maar geen doorverbinding naar massa.
BVD, Corné
Gemeten

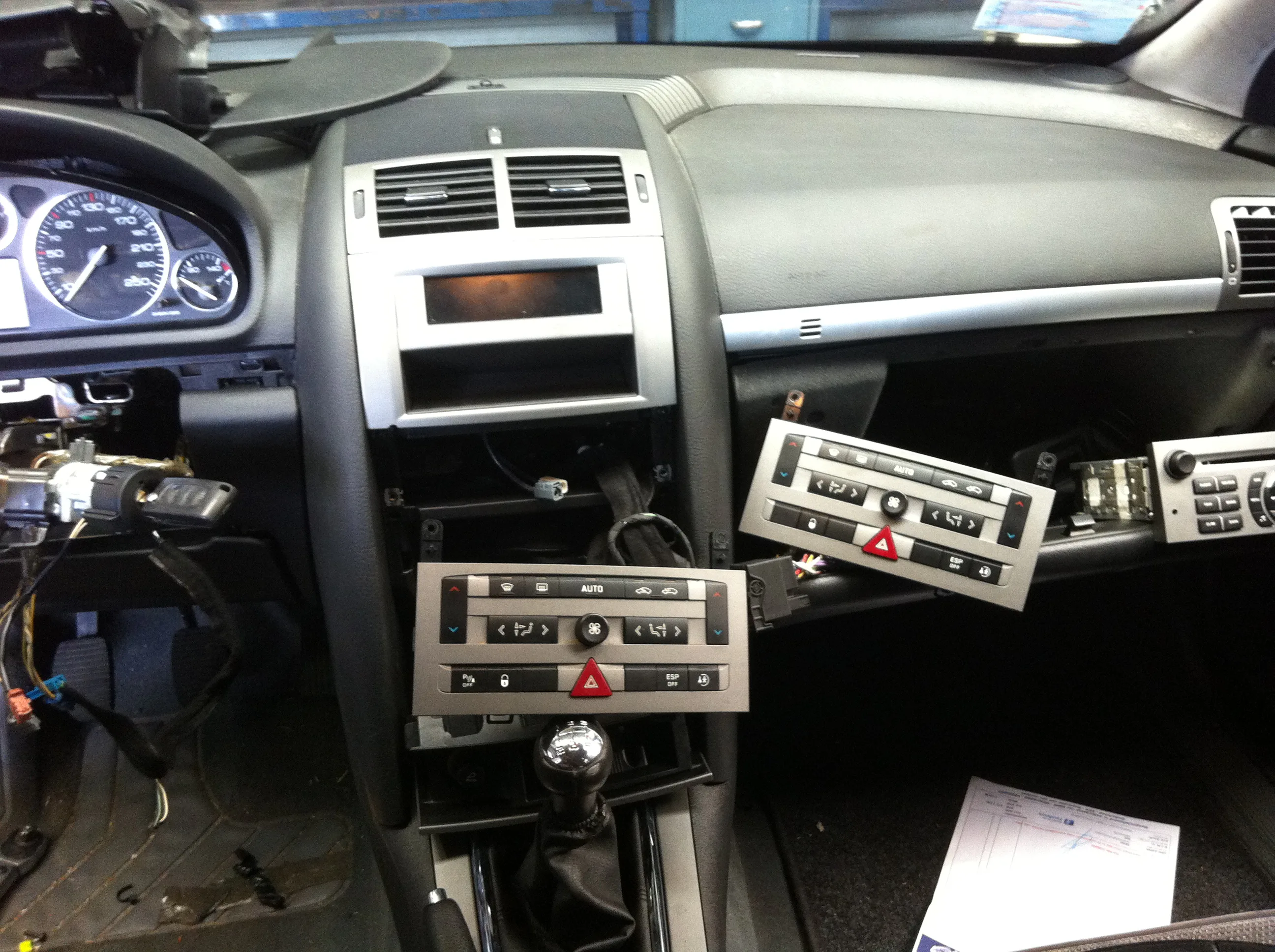

alle pennen 6 polige stekker ~0,12V, 2ehands kachelpaneel geprobeert
Uitgelezen met
snapon solus ultra
Foutcodes
0020 geen communicatie met ECU A/C (in BSI)
