Geplaatst: 12-03-2011 16:52
Hoi,
Bij deze een oplossing van een storing in het gloeisysteem van een astra 1.7 DTI, welicht een uniek geval of het komt vaker voor ??
MEETRAPPORT:
Opel Astra H Kenteken: 31-TG-RD
Klacht: Lampje met steeksleutel brandt op het dashboard.

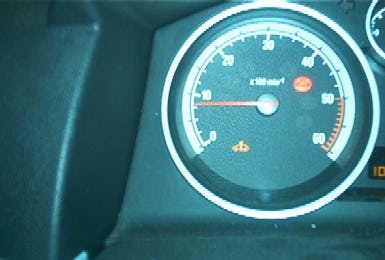

Lampje dashboard foto 1
Uitlezen met Bosch KTS 570: Foutcode P0380 Zie foto 2
Doormeten gloeisysteem:
Zekeringen OK.

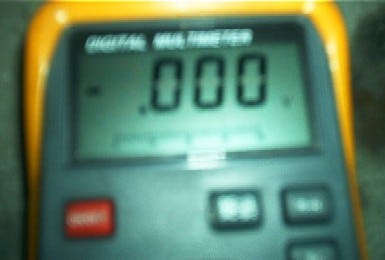

Gloeibougie’s t.o.v. massa 0 Ohm OK. Zie foto 3
Voeding: Geen Niet OK.
Mogelijke oorzaken: Gloei ECU defect of een probleem in de voeding/massa gloeiecu.

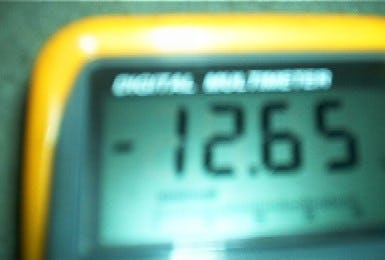

Massa pin 6 gloei ECU spanningsverlies 12.65 V Zie foto 4
Conclusie slechte massa.
Massapunten gecontroleerd OK.
Kabelboom visueel geïnspecteerd

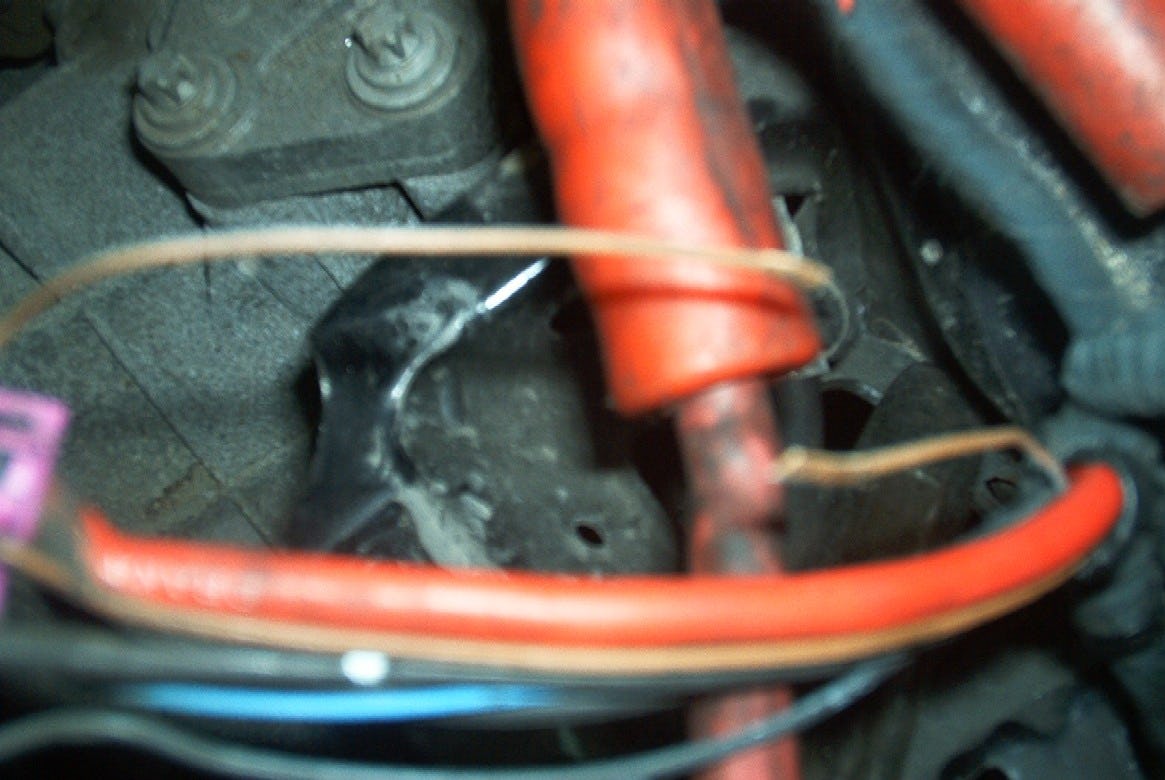

Oorzaak storing: Massakabeltje klem gezeten onder de lekbak van de accu..Zie foto 5

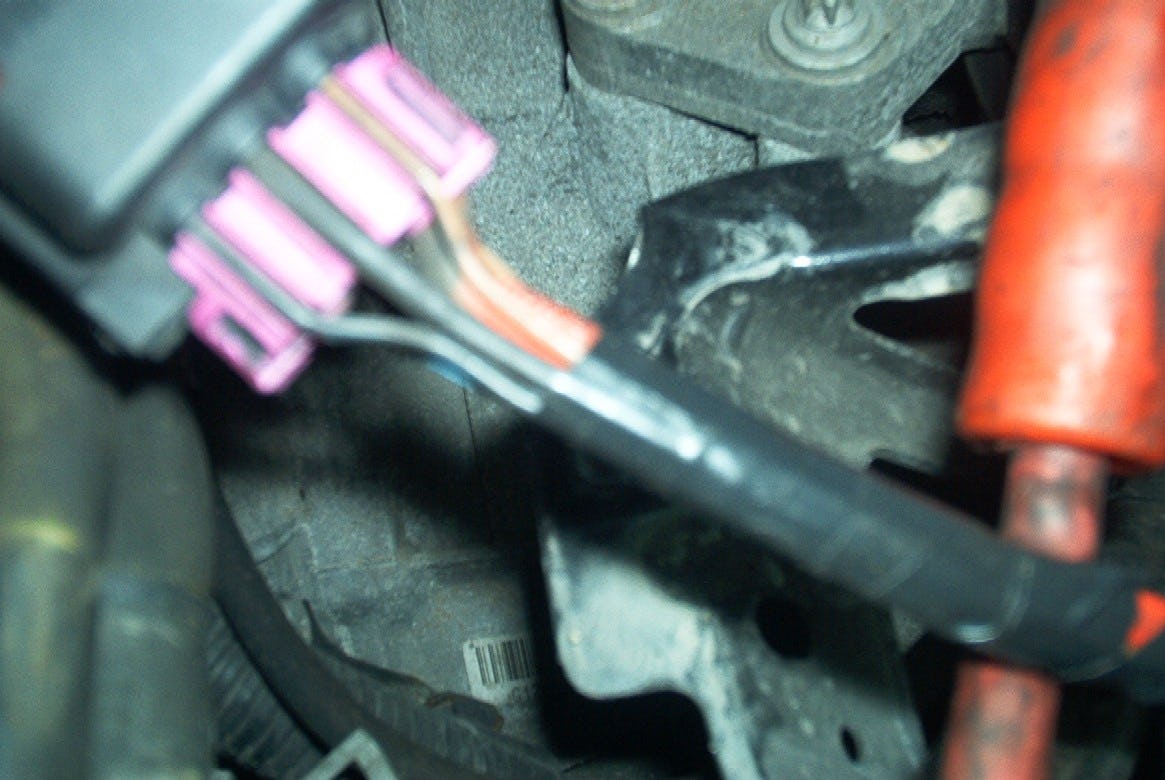

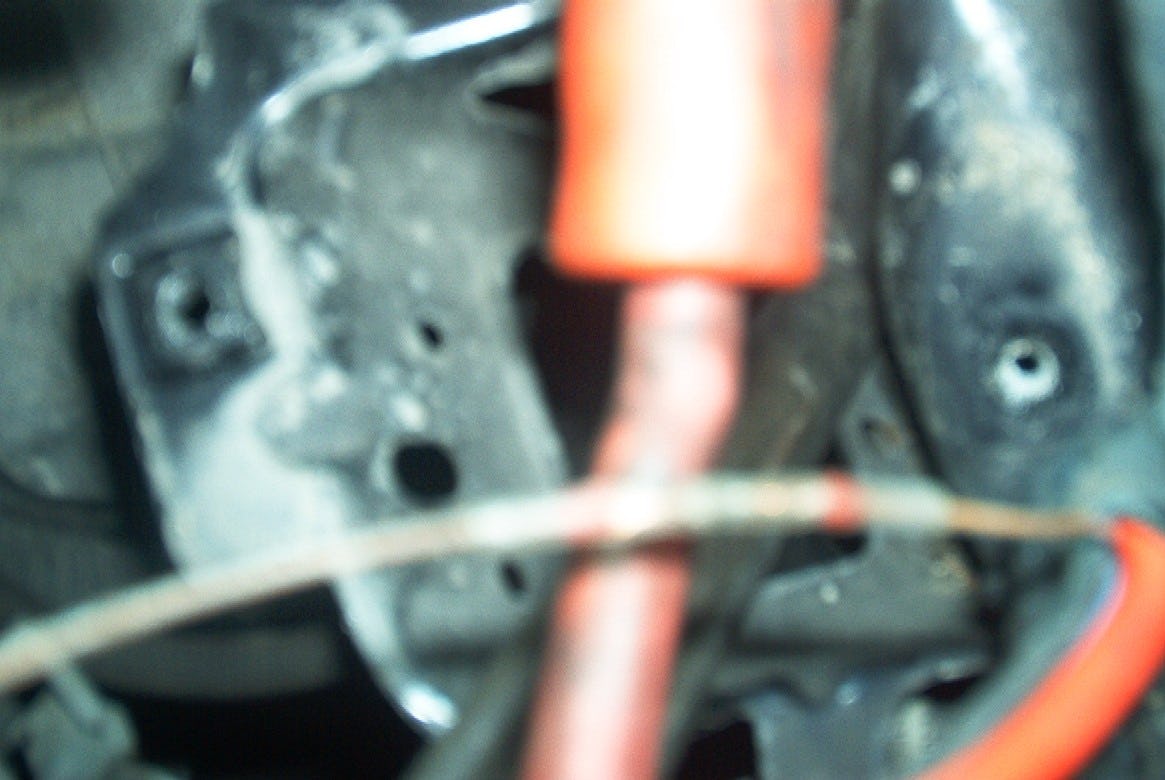

Kabel hersteld d.m.v. solderen met krimpkous en afgeïsoleerd met tape. Zie foto 6 en 7.

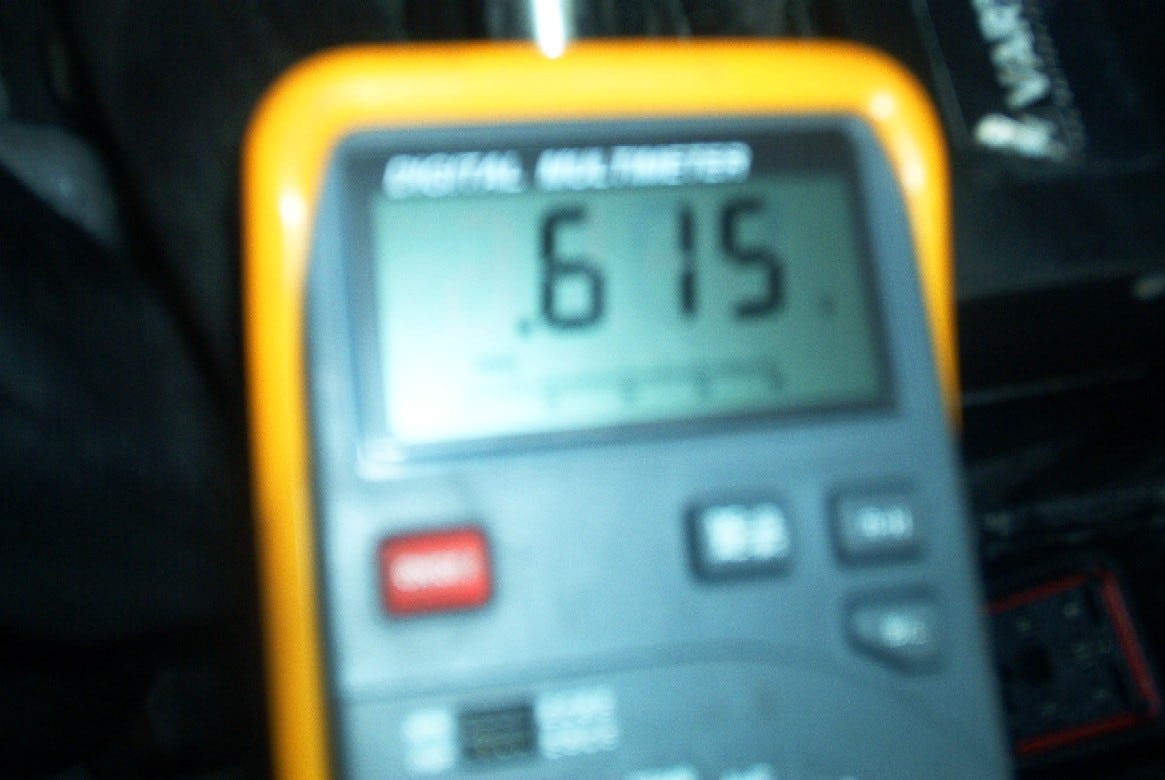

Spanningsverlies nagemeten: 0.615 mV OK Foto 8

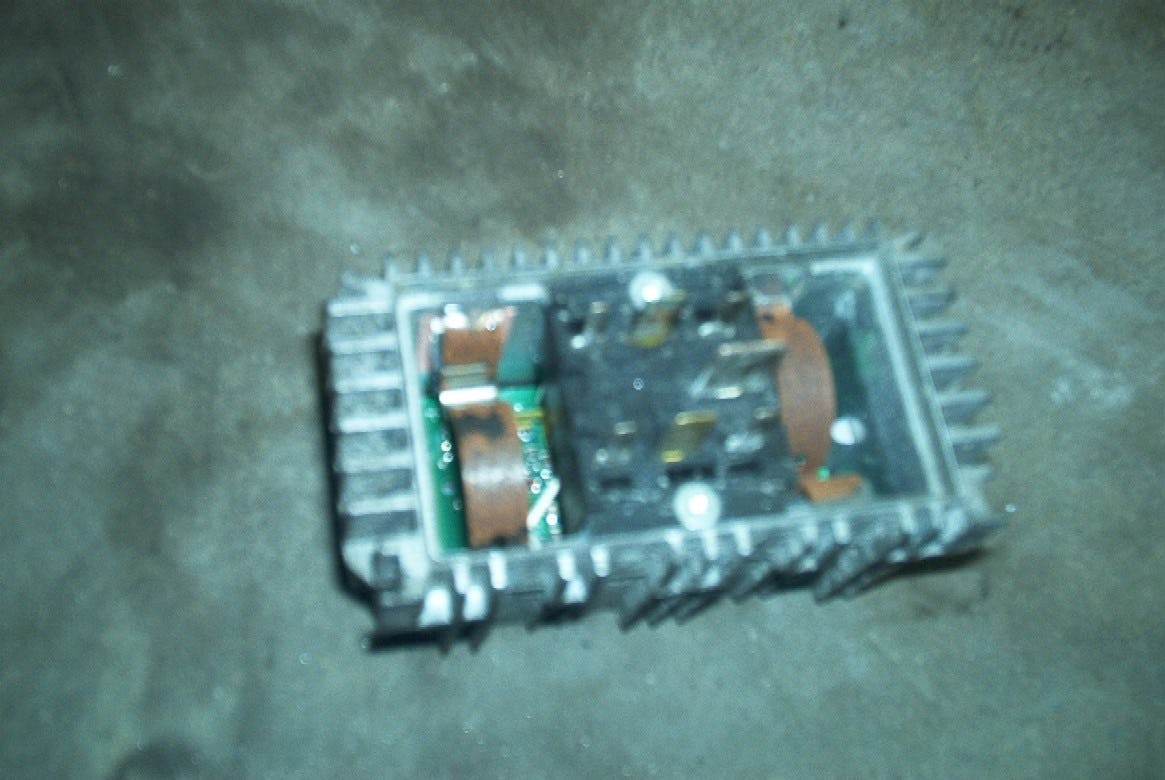

Ook viel op dat het kapje van de gloei ECU los zat. Foto 9

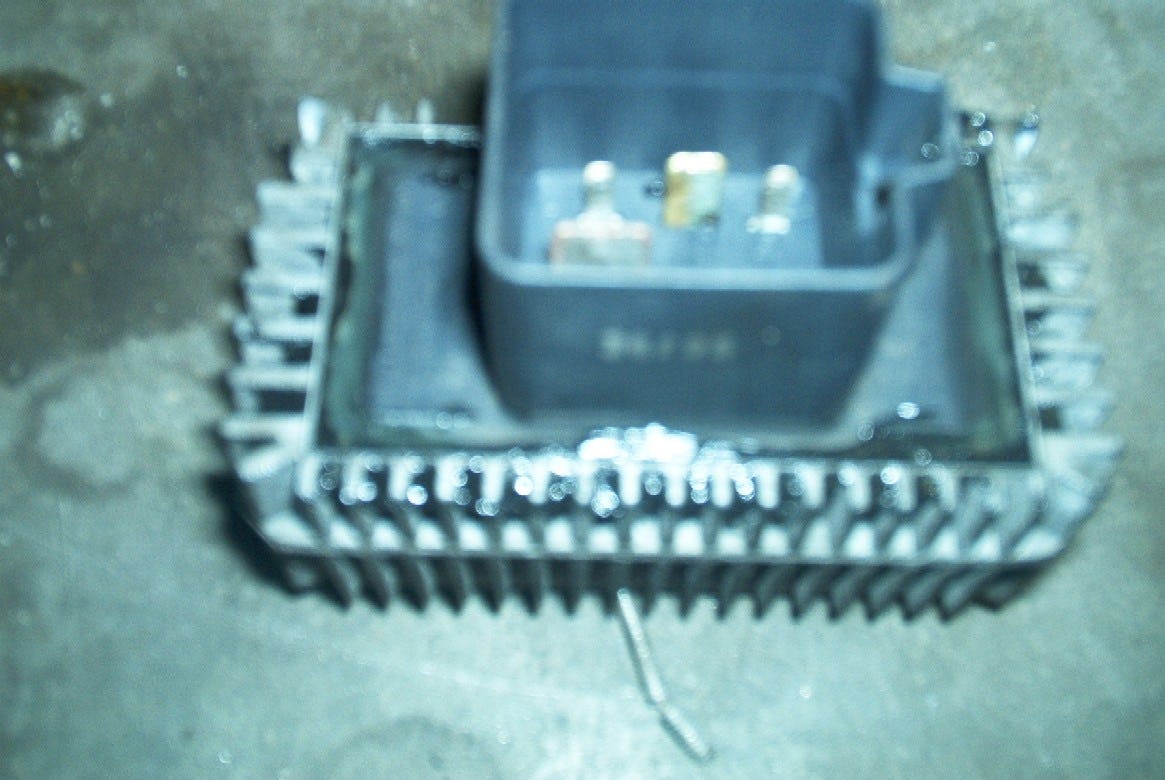

ECU print ingespoten tegen vocht en het kapje op de ECU gelijmd en afgekit. Zie foto 10.
Gr,
Marco
P.s. de 1e en laatste foto zijn omgedraaid, dus de eerste foto is nr 10 en laatste nr 1, ik weet ook niet hoe dat kan.
Gemeten
Zie boven.
Uitgelezen met
Bosch KTS
Foutcodes
P0380
